騒音計（B&K 2231)

[安藤（西村）ゼミのホームページに戻る] [西村のホームページに戻る]

騒音計は、音の物理的な強さとしての音圧レベルや、その他の音の強さの指標となる数値を測定する機器である。

音圧レベルの種類

音圧レベルは、その測定方法によりいくつか分類される。音圧レベルを測定した場合は、どの音圧レベルを測定したのか、明らかにする必要がある。

周波数荷重による分類

• Ａ特性音圧レベル

人間の耳の感度が鋭い帯域の音について音圧レベルを計算する。一般に騒音レベルと言った場合は、このA特性音圧レベルを指す。

• Ｃ特性音圧レベル

Ａ特性よりやや広い帯域の音について音圧レベルを計算する

• 広帯域（２０〜２０ＫＨｚ）

人間の可聴帯域すべての範囲の音について音圧レベルを計算する。音圧レベルについてなにも注釈がない場合は、通常この音圧レベルを示す。

• 広帯域（２〜２０ＫＨｚ）

音として聞こえない、低い周波数の音（振動などとして感じられる）も含めて音圧レベルを計算する。通常はあまり使われない。

時間荷重による分類

音圧レベルは、ある時間内での大気圧の変化幅を２乗して足し合わせ（自 乗積分）、平均して求める。その自乗積分が行われる時間(厳密には自乗積分 区間のexponential減衰時間:時定数)によって分類される。時間的に大きさが変化しない音については、SlowとFastの測定結果に変わりはない。

• Slow 積分時間が長い : 時定数 1sec.（音圧レベルを表示する更新時間が遅い）

ゆっくり大きさが変動する音のある瞬間での音圧レベルを測定するときに用いられる

• Fast 積分時間が短い : 時定数 125msec.（音圧レベルを表示する更新時間が早い）

すばやく大きさが変動する音のある瞬間での音圧レベルを測定するときに用いられる

音圧レベル以外の測定

音圧レベル以外にも、騒音計はいくつかの音の大きさの指標となる数値を測定することができる。

• 等価騒音レベル(Leq) 音圧を積分する時間を使用者が指定する

音楽や環境音など、大きさの時間変動が激しい音について、ある一定時間内の平均的な音の大きさを物理的に測定するときに用いられる。

騒音計の使用方法

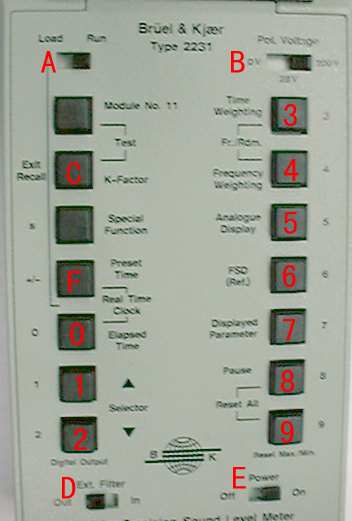

操作パネルの説明（説明のため、ボタンに名前をつけています）

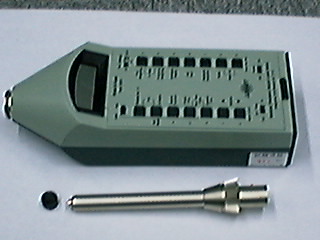

１．音場での音圧を測定する場合は、マイクロホン基部を騒音計に差し込み、ネジをしめる。その後、B&K4190マイクロホンをマイクロホン基部の先にねじ込む（図１）（強くねじ込んではダメ）ヘッドホンでの音圧を測定する場合は、人工耳の使用方法を参照して、B&K4134マイクロホンをつける。

マイクロホンの取り扱い上の注意

２．測定パラメータの設定

• K-Factorの確認と入力 (K-Factor)

現在設定されている K-Factor の値を、ボタンC を押して確認（図２）する。その値が、使用するマイクロホンの K-Factorの値と異なれば、マイクロホンのK-Factorの値を騒音計に入力する。

K-Factor の入力方法

1. スイッチA を Load にセットする。
2. ボタン C を押して、K-Factor 入力を可能にする。
3. ボタン 0 〜 9 を使って入力 （ 12.8 ならば、 1, 2, 8 の順に、0.2 ならば 0, 0, 2 の順にボタンを押す）
4. ボタンF を押して符号を入力する。現在の符号に対してボタンを押すたびに +(表示されない） と - に変化する。
5. スイッチA を Run にセットする。
• 測定指標の設定

ボタン 7 を押して、目的の測定指標（通常はSPL、音圧レベルを測定）が表示されるかを確認する。

• 時間荷重の設定 (Time Weighting)



ボタン3 を押して時間荷重を確認する。目的の時間荷重と異なる場合は、ボタン3 を押しながら ボタン1 あるいは 2 を押して設定する

• 周波数荷重の設定 （Frequency Weighting)

ボタン4 を押して周波数荷重を確認する。目的の周波数荷重と異なる場合は、ボタン4 を押しながら ボタン1 あるいは 2 を押して設定する

• 測定レンジの上限の設定 （FSD)



ボタン6 を押して測定レンジの上限（FSD)を確認する。予想される最大の音圧レベルより 20dB程度大きい値にセットする。測定中にアンダーレベルの表示が出る（図４）場合は、ボタン6 を押しながら ボタン1を押してレンジを下げる。測定中にオーバーレベルの表示が出る（図５）場合は、ボタン6 を押しながら ボタン2 を押してレンジを上げる。

図４．アンダーレンジ FSDを下げる必要あり	図５．オーバーレンジ （赤丸部分の液晶表示が現れる） FSDを上げる必要あり

３．測定を行なう

デジタル表示窓に現れる数値(dBSPL)を読み取る。

４．マイクロホンを丁寧に取り外して、片づける。付属品は付属品箱に入れ、騒音計本体といっしょに乾燥器の中に入れる。

付属品の箱を入れる場所	騒音計本体を入れる場所

測定時に陥りやすいミス

アナログメータ表示になっている

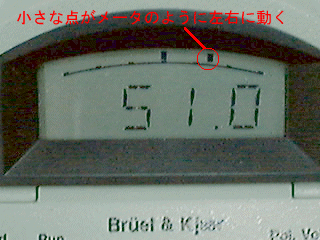

左の絵のように、液晶の小さな点が左右に動く、アナログメータ表示になっていると、デジタルの数値表示は止まってしまう。これを見て、うまく測定できないと勘違いしてしまう、あるいは間違った値を測定して記録してしまう、ということがありがちである。このようになっている場合は、ボタン 5 を一度押して、デジタルメータ表示に戻すことが必要。

表示が停止状態になっている

知らないうちに、pauseボタン(ボタン8)を押していた場合、表示が止まってしまう。もう一度ボタン8 を押して表示を再開する必要がある。
